76SWY系列直流無刷電機
* 76SWY系列直流無刷電機直徑76mm電機
* 絕緣等級F，耐高溫155度
* 使用進口靜音軸承，更長的適用壽命
* 可選配有霍爾或者無霍爾的電機結構形式
* 可選裝各種驅動器、編碼器等，適合不同的自動化設備應用
* 最大徑向負載
* 最大軸向負載
* 76SWY系列直流無刷電機可代替進口電機：AMETEK MCG MOOG BTSR
* 76SWY系列直流無刷電機廣泛應用于紡織機械、電動平衡車、中置驅動電動車、風扇電機
型號說明:
產品來源于：http://www.101jz.com/products-detail.asp?cpid=20
性能參數

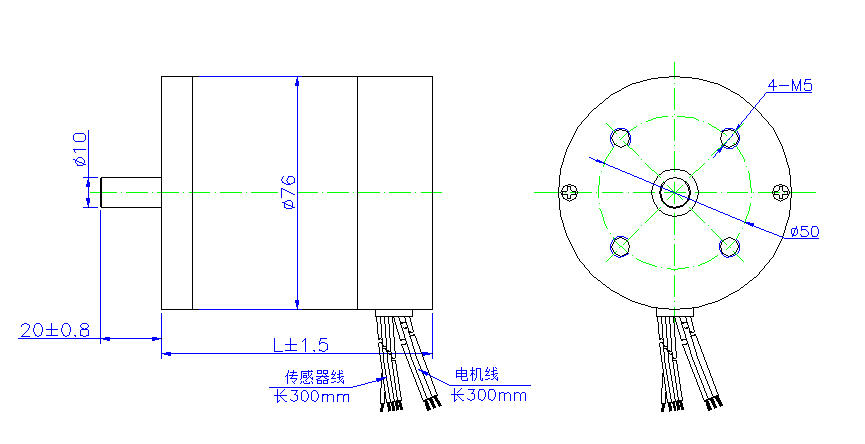

外形尺寸
定制說明
76SWY系列直流無刷電機(無刷驅動器)技術參數：
|
標準型號 Part Number |
Unit |
76SWY01 |
76SWY02 |
|
額定力矩 Rated Torque |
N.m |
0.75 |
1.1 |
|
轉動慣量 Rotor Inertia |
g.cm2 |
0.27 |
0.4 |
|
總長度 Total Length |
mm |
90 |
115 |
|
重量 Weight |
Kgs |
1.1 |
1.4 |
|
不同繞線參數 Winding Option |
Unit |
01L2 |
02L3 |
03L4 |
|
額定電壓 Rated Voltage |
V |
24 |
36 |
48 |
|
空載轉速 No load Speed |
rpm |
2500 |
2800 |
2700 |
|
空載電流 No load Current |
A |
0.6 |
0.7 |
0.8 |
|
額定轉速 Rated Speed |
rpm |
2100 |
2400 |
2300 |
|
額定電流 Rated Current |
A |
10 |
11.5 |
10 |
|
額定功率 Rated Output |
W |
165 |
285 |
330 |
|
反電勢常數 Back Emf |
V/Krpmpm |
9.6 |
12.4 |
17.7 |
